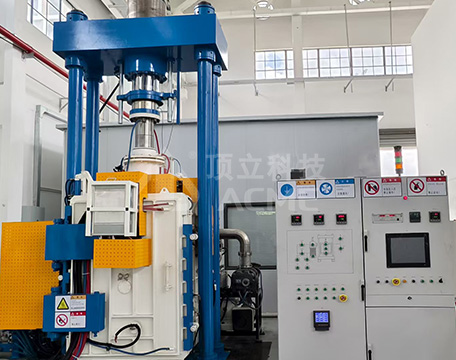

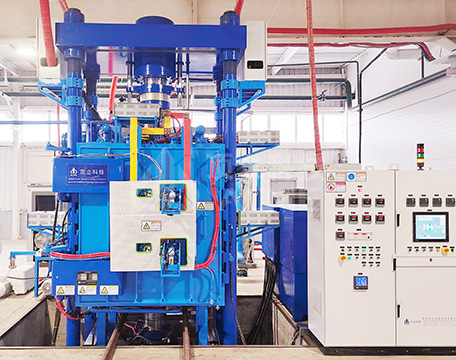

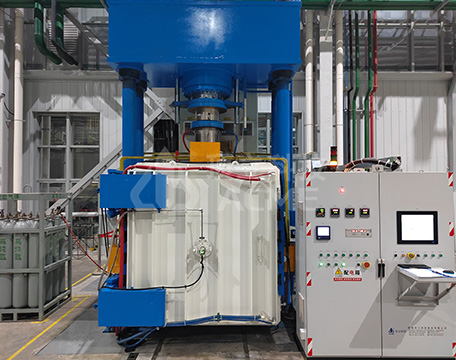

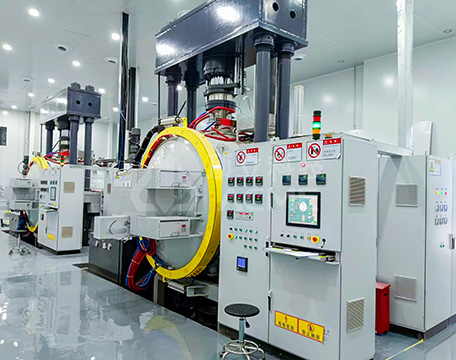

真空熱壓爐為臥式、單室、冷壁、水平前裝料結構；
除裝料卸料外，其它所有工序全自動運行，數字化、智能化、無需人工干預；
設備配備2bar-15bar氣體壓力下外循環快速冷卻系統，保證工件熱壓完畢快速冷卻，高效運行；
設備不僅可以再真空狀態下工作，也可置于“正壓”氣氛H2狀態、Ar狀態下工作，對于CuZnSn類粉體等類似成型材料加壓質量更好；
加壓室熱場經熱態模擬計算，具有非常高的溫度均勻性、配置的加熱元件及隔熱層采用模塊化優化設計；
加壓室配置承載框架壓力機結構，上部及下部各單個或多個液壓缸，上下對中精確定位，雙向加壓；
壓頭平面制造精度高可達±5μm；
配置德國進口壓力傳感器及稱重器，確保精密控制輸出壓力精度；
配置德國進口壓力位移監測器，確保精密控制位移行程精度；
在2400℃高溫狀態下壓頭恒壓時間可達12小時，并完全做到高精度壓力保持；
壓力數值、位移數值計算機界面給予實時數字及曲線雙顯示；
加壓方式可選擇單向加壓、雙向加壓；
加壓控制方式：液壓電機伺服控制或比例閥流量控制；
熱場可選擇石墨隔熱屏、全金屬隔熱屏；
加載壓力可選擇30T、50T、100T、200T、400T、500T、800T、1000T、2000T；
爐溫可選擇1500℃、1800℃、2000℃、2300℃、2400℃、2500℃；
壓頭材質可選擇等靜壓石墨、TZM合金。
| 參數\型號 | VHP-444 | VHP-445 | VHP-446 | VHP-554 | VHP-555 | VHP-556 | VHP-666(A/B) |
| 有效熱區 W×H×L（mm） | 400×400×400 | 400×400×500 | 400×500×600 | 500×500×400 | 500×500×500 | 500×500×600 | 600×600×600 |
| 加熱功率（kW） |
以訂購設備最高溫度確定功率數值 |
||||||
| 最高溫度（℃） |
2000/2400/2600 |
||||||
| 壓力噸位（T） | 30-200 | 30-200 | 30-200 | 30-300 | 30-300 | 30-300 | 50-400 |
| 溫度均勻性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
|
壓升率（Pa/h） |
≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 壓頭數量 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 |
|
上下壓頭平行度(mm) |
≤0.08 |
≤0.08 |
≤0.08 |
≤0.08 |
≤0.08 |
≤0.08 |
≤0.08 |
|
壓力精度 |
≤±0.5% |
≤±0.5% |
≤±0.5% |
≤±0.5% |
≤±0.5% |
≤±0.5% |
≤±0.5% |
|
全量程±0.5T |
全量程±0.5T |
全量程±0.5T |
全量程±0.5T |
全量程±0.5T |
全量程±0.5T |
全量程±0.5T |
|
|
位移精度(mm) |
H±0.05 |
H±0.05 |
H±0.05 |
H±0.05 |
H±0.05 |
H±0.05 |
H±0.05 |
|
氣冷壓力(bar) |
2-10
|
2-10 |
2-10 |
2-10 |
2-10 |
2-10 |
2-10 |
| 參數\型號 | VHP-777 | VHP-888 | VHP-9910 | VHP-101010 | VHP-121206 | VHP-131314 | VHP-141412 |
| 有效熱區 W×H×L（mm） | 700×700×700 | 800×800×800 | 900×900×1000 | 1000×1000×1000 | 1200×1200×600 | 1300×1300×1400 | 1400×1400×1200 |
| 加熱功率（kW） |
以訂購設備最高溫度確定功率數值 |
||||||
| 最高溫度（℃） |
2000/2400/2600 |
||||||
| 壓力噸位（T） | 50-500 | 100-700 | 200-800 | 200-1000 | 300-1500 | 300-2000 | 300-2000 |
| 溫度均勻性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 |
|
壓升率（Pa/h） |
≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | ≤0.65 | |
| 壓頭數量 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 | 單/雙/三/多 |
| 上下壓頭平行度(mm) | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 |
| 壓力精度 | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% | ≤±0.5% |
| 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | 全量程±0.5T | |
| 位移精度(mm) | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 | H±0.05 |
| 氣冷壓力(bar) | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 | 2-10 |
以上參數可根據工藝要求進行調整，不作為驗收依據，具體以技術方案和協議為準
