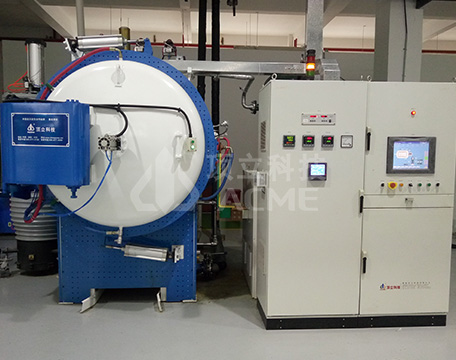

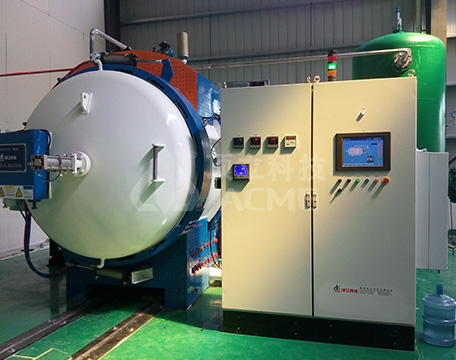

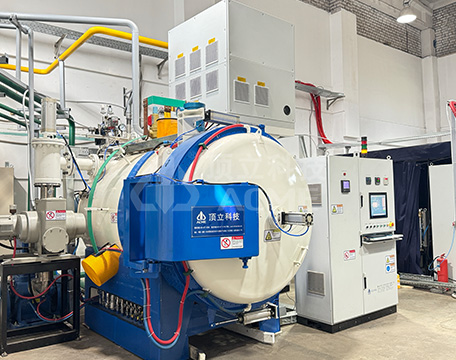

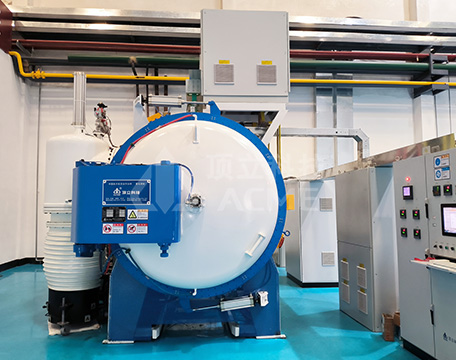

爐體是臥式、單室、水平裝料結構形式，開啟爐門方式按用戶需求設置；
爐膽經模塊化設計，爐溫均勻性、冷卻均勻性皆好；
依據零件不同冷速要求，可懸著單一換熱器及雙級、甚至多級換熱器爐膽冷卻結構；
針對實際處理零件可選后吸風氣淬循環系統、前吸風氣淬循環系統；
采用雙級換熱器，換熱面積較常規增大一倍。
| 參數\型號 | HVGQ-335S | HVGQ-446S | HVGQ-557S | HVGQ-669S | HVGQ-7711S | HVGQ-8812S | HVGQ-9912S | HVGQ-121215S |
| 有效熱區 W×H×L（mm） | 300×300×500 | 400×400×600 | 500×500×700 | 600×600×900 | 700×700×1100 | 800×800×1200 | 900×900×1200 | 1200×1200×1500 |
| 裝載重量（Kg） | 75 | 250 | 400 | 600 | 1000 | 1200 | 1350 | 2000 |
| 加熱功率（Kw） | 48 | 75 | 90 | 150 | 270 | 360 | 480 | 540 |
| 最高溫度（℃） | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 |
| 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | |
| 溫度均勻性（℃） | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 真空度（Pa） | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 | 4×10-1 |
| 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | 4×10-3/6×10-4 | |
|
壓升率（Pa/h） |
≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 | ≤0.26 |
| ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | ≤0.67 | |
| 氣淬壓力 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
6/10/15/ 20/40/60 |
| 冷卻氣體（99.995%） | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He | N2/Ar/He |
以上參數可根據工藝要求進行調整，不作為驗收依據，具體以技術方案和協議為準。
爐門開啟方式：回轉式、平開式、垂直升降式
氣淬方式：圓周360度噴嘴射流冷卻/爐體外置換熱器循環冷卻/氣流上下垂直交替和左右交替冷卻
爐膽：石墨加熱元件與石墨氈復合屏合成結構/鉬加熱元件與全金屬隔熱屏合成結構
真空泵組和真空計：進口、高品質國產
真空度：高真空、中真空PLC：西門子、歐姆龍、三菱
控溫儀表：島電、歐陸、霍尼韋爾
熱電偶：K型分度號、N型分度號、S型分度號
記錄儀：有紙記錄儀、無紙記錄儀
人機界面：模擬屏、計算機觸摸屏
電器元件：高品質國產、施耐德、西門子
