在航空航天、新能源、電子電力、精密機械等高端制造領域，對零部件焊接的要求越來越嚴苛 —— 不僅要強度高、密封性好，還得變形小、無氧化、性能穩定。傳統焊接工藝很難同時滿足這些標準，于是真空焊接技術應運而生。其中，真空釬焊爐和真空擴散焊爐是兩種應用最廣、技術最成熟的核心裝備，但很多人容易把它們搞混。今天咱們就用通俗、專業的語言，把這兩種設備的原理、特點、適用場景講透，讓你一看就懂、一選就準。

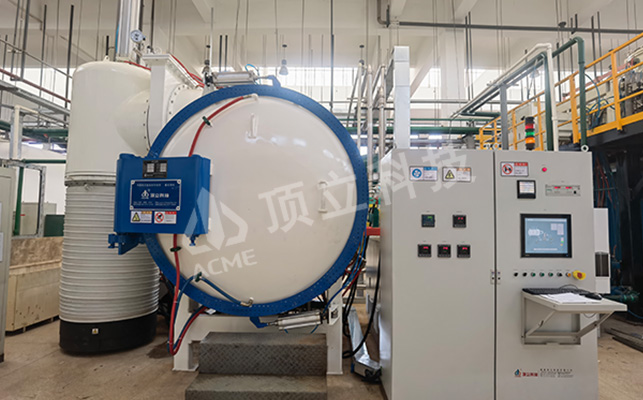

一、什么是真空釬焊爐？

先從大家相對熟悉的真空釬焊說起。真空釬焊，簡單說就是：在高真空環境里，用一種熔點比母材低的金屬（叫釬料），加熱讓它熔化，像水一樣流進零件縫隙，填滿、潤濕、和母材擴散結合，冷卻后就焊死了。整個過程母材不熔化。而真空釬焊爐，就是實現這套工藝的專用熱工設備 —— 它負責提供穩定的高真空環境、精準可控的溫度曲線，保證釬焊過程干凈、均勻、無缺陷。

工作流程：

• 裝爐：把零件洗干凈、按要求裝好，釬料放在縫隙附近或預置在接頭里，一起送進爐內。

• 抽真空：關爐門，抽氣到高真空（一般 10?2~10??Pa），把氧氣、水汽、雜質都抽走，防止加熱時氧化、變色、產生氣孔。

• 加熱升溫：按設定的速度慢慢升溫，溫度控制在「釬料熔化、但母材不熔化」的區間。

• 保溫釬焊：溫度到了，釬料熔化，靠毛細作用自動流進縫隙，和母材互相擴散、形成冶金結合。

• 緩冷出爐：控制速度慢慢冷卻，避免變形和開裂，最后出爐就是成品。

真空釬焊爐的核心優勢：

• 無氧化、表面干凈：真空環境隔絕空氣，焊后零件光亮、無氧化皮，不用二次清理。

• 變形極?。赫w均勻加熱，不是局部燒熔，復雜薄壁件也能保持精度。

• 可焊復雜結構：一次能焊很多接頭、封閉流道、多層結構，比如換熱器、蜂窩件。

• 適用材料廣：不銹鋼、鋁合金、銅合金、高溫合金、硬質合金等都能焊。

• 接頭密封性好：適合制冷、航空、電子里需要?dú)饷堋⒁好艿牟考?/p>

典型應用：航空發動機燃油總管、蜂窩封嚴環、不銹鋼熱交換器、汽車空調蒸發器、電子功率器件散熱基板、液冷板、真空密封腔體等。

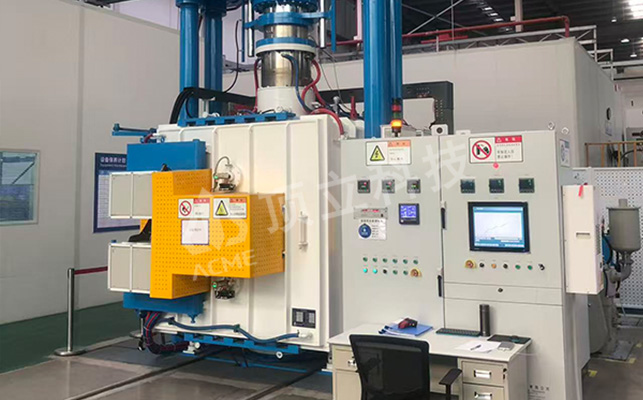

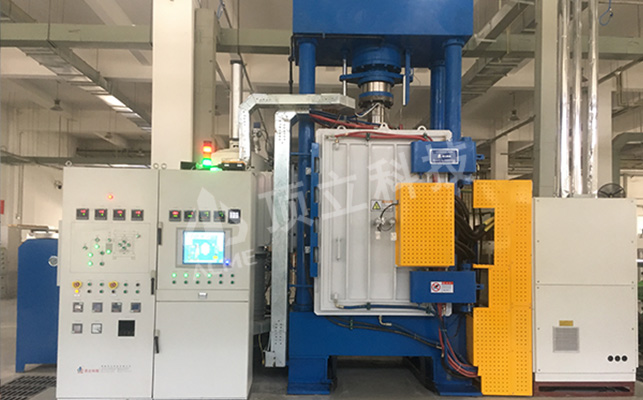

二、什么是真空擴散焊爐？

真空擴散焊是更高級、更極致的精密固態焊接技術 ——全程沒有任何釬料，母材也完全不熔化，靠「真空 + 高溫 + 壓力」三者配合，讓兩個零件表面在原子級緊密接觸，原子互相擴散滲透，最終融為一體。真空擴散焊爐就是集成了真空系統、精準加熱系統、壓力加載系統的一體化設備，能同時控制真空度、溫度、壓力、時間四大關鍵參數。

工作流程：

• 表面處理：待焊面必須非常平整、干凈、粗糙度極低（一般 Ra≤0.8μm），保證能貼緊。

• 裝爐夾緊：零件精準對齊、裝夾固定，放入爐內，施加一定壓力讓接觸面緊密貼合。

• 抽高真空：抽到超高真空（?！?0?3Pa 甚至 10??Pa），徹底凈化界面、防止氧化。

• 加熱加壓：升溫到母材熔點的 50%–80%（依然固態），同時保持穩定壓力。

• 保溫?cái)U(kuò)散：在溫度和壓力下保持幾小時，界面原子快速互擴散，微觀縫隙消失、晶粒跨越界面生長。

• 冷卻卸壓：緩慢冷卻、卸壓，出爐后兩個零件完全焊成一個整體，界面幾乎看不出來。

真空擴散焊爐的核心優勢：

• 無釬料、純母材結合：接頭成分、性能和母材幾乎完全一致，強度、耐溫、耐腐蝕接近母材本體。

• 可焊異種材料：能焊金屬 - 金屬（鈦 / 鋼、鋁 / 銅）、金屬 - 陶瓷、陶瓷 - 陶瓷、金屬 - 復合材料等傳統工藝焊不了的組合。

• 無變形、高精度：固態連接、整體加熱、壓力均勻，焊后尺寸精度極高，復雜薄壁、整體結構不變形。

• 接頭無缺陷：沒有氣孔、夾雜、裂紋，氣密性、穩定性極強。

• 適合整體結構焊接：大型整體壁板、多層復雜流道、封閉腔體、異形精密件一次成型。

典型應用：航空發動機機匣、渦輪葉片、火箭發動機推力室、半導體熱沉、核聚變裝置結構件、金屬陶瓷密封件、新能源汽車多層散熱板、精密光學組件等。

三、核心對比：真空釬焊爐 vs 真空擴散焊爐，到底差在哪？

很多人分不清這兩種設備，其實抓住幾個關鍵點就很清晰：

1. 焊接原理完全不同

真空釬焊爐：有釬料、釬料熔化、母材不熔 → 靠液態釬料填充縫隙形成接頭。

真空擴散焊爐：無釬料、全固態、母材不熔 → 靠原子跨界面擴散形成一體。

2. 關鍵參數對比

壓力：釬焊一般只需要很小壓力固定零件即可；擴散焊必須施加均勻壓力（幾到幾十 MPa），強制表面緊密貼合。

溫度：釬焊溫度較低（由釬料熔點決定）；擴散焊溫度更高（接近母材熔點）。

時間：釬焊周期較短（幾十分鐘到 1 小時）；擴散焊保溫時間長（幾小時）。

表面要求：釬焊對表面粗糙度要求一般；擴散焊要求極高（鏡面級、高清潔度）。

3. 接頭性能差異

真空釬焊：接頭性能良好，但受釬料限制，耐溫、強度略低于母材。

真空擴散焊：接頭性能接近母材，可耐高溫、高壓、強腐蝕，幾乎和母材同質。

4. 適用場景怎么選？

選真空釬焊爐：

• 零件結構復雜、縫隙多、流道多

• 批量生產、效率要求高

• 材料為常規合金、對耐溫要求不是極端高

• 成本控制更敏感

選真空擴散焊爐：

• 異種材料、金屬 - 陶瓷連接

• 極端工況（高溫、高壓、強腐蝕、高真空密封）

• 整體結構、高精度、零變形要求

• 航空航天、核能、半導體等高端領域

四、總結：兩種裝備，各有所長，服務高端制造

簡單一句話總結：真空釬焊爐是「用釬料填充、干凈精密、高效通用」的真空焊接主力裝備，適合絕大多數高精度、無氧化的復雜零件焊接。真空擴散焊爐是「無釬料固態融合、極致性能、異種材料、高端極限」的頂級焊接裝備，用于要求最高、最苛刻的關鍵部件。

在實際生產中，兩者并不是競爭關系，而是互補 —— 根據產品材料、結構、性能要求、成本和批量，選對設備、用對工藝，才能做出穩定可靠的高端焊接產品。
