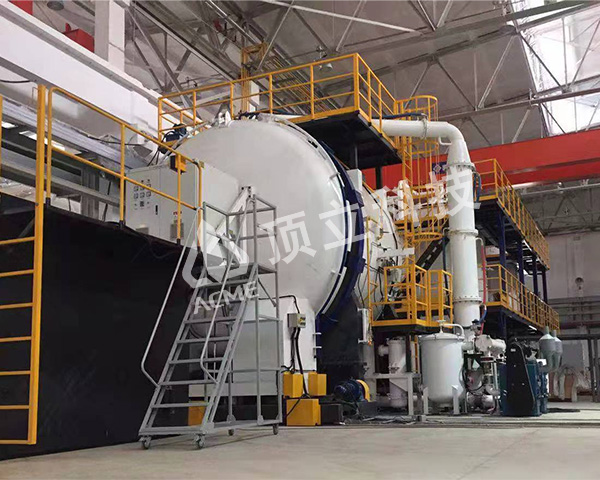

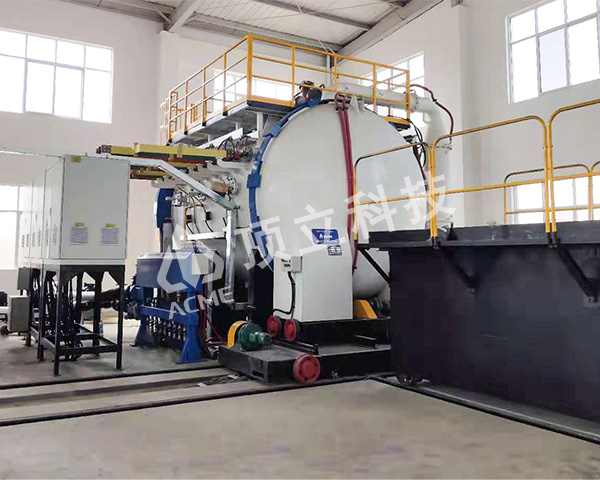

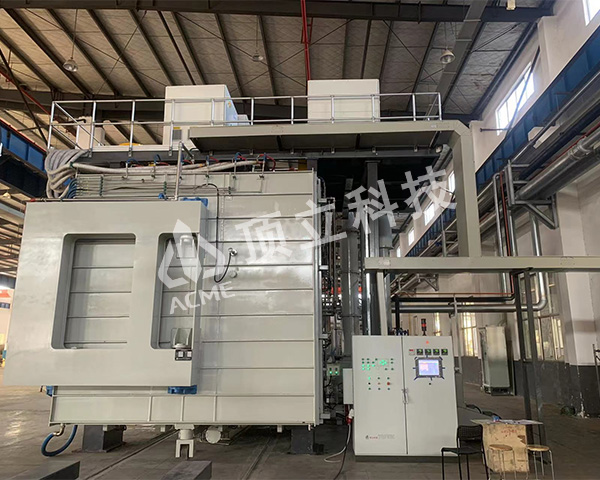

真空石墨化爐是一種用于碳材料高溫處理的工業設備，其核心工藝是通過高溫（2000-3000℃）在真空或惰性氣體環境中，使碳材料（如碳纖維、負極材料等）發生石墨化轉變，形成高度有序的石墨晶體結構。以下是其核心工藝的詳細解析：

1. 溫度控制與梯度升溫

1.1、高溫范圍：石墨化需在2000℃以上進行（最高可達3000℃），通過電阻加熱（石墨發熱體）或感應加熱實現。

1.2、梯度升溫：分階段升溫以避免熱應力導致材料開裂，例如：

低溫階段（<1000℃）：去除揮發分（如水分、殘留有機物）。

中溫階段（1000-2000℃）：碳結構初步有序化。

高溫階段（>2000℃）：石墨晶體生長，形成高結晶度。

2. 真空環境控制

2.1、真空度：通常維持在10?3~10?2 Pa，關鍵作用包括：

抑制氧化：避免碳材料在高溫下與氧氣反應生成CO/CO?。

去除雜質：抽離材料中的氣體、灰分及低沸點雜質。

減少熱傳導損耗：降低氣體分子熱對流，提升加熱效率。

3. 氣氛調控

3.1、惰性氣體輔助：在特定工藝階段通入氬氣（Ar）或氮氣（N?），用于：

調節爐內壓力，抑制材料揮發（如鋰離子電池負極中的鋰損失）。

輔助傳熱，改善溫度均勻性（尤其在冷卻階段）。

4. 材料裝爐與傳熱優化

4.1、裝爐方式：碳材料以特定密度排列在石墨坩堝或托盤內，需保證：

接觸均勻性：避免局部過熱或受熱不均。

傳熱效率：利用石墨材料的高導熱性，加速熱量傳遞。

4.2、隔熱設計：采用多層石墨氈或碳纖維復合材料隔熱，減少熱量散失。

5. 石墨化過程的物理化學變化

5.1、結構轉變：無定形碳→亂層結構→三維有序石墨晶體。

5.2、性能提升：

電導率↑：石墨晶格中sp2雜化結構完善。

熱導率↑：晶體缺陷減少，聲子傳輸增強。

機械強度↑：晶界結合優化（如碳纖維抗拉強度提升）。

6. 工藝參數精確控制

升溫速率：影響晶粒尺寸，過快導致結構缺陷，過慢降低效率。

保溫時間：決定石墨化程度（長時保溫可提高結晶度，但能耗增加）。

冷卻速率：慢冷（<5℃/min）減少熱應力，避免材料開裂。

7. 質量監控與檢測

在線監測：

紅外測溫儀：實時監控材料表面溫度。

真空計：確保壓力穩定。

質譜儀：檢測揮發氣體成分。

離線檢測：

XRD（X射線衍射）：分析石墨化程度（通過d002層間距計算）。

Raman光譜：評估晶體缺陷（D峰與G峰強度比）。

8. 典型應用場景

鋰電負極材料：人造石墨/天然石墨的高溫純化與石墨化。

碳纖維：PAN基或瀝青基碳纖維的最終石墨化處理。

特種石墨：高純石墨制品（如等靜壓石墨）的生產。

半導體材料：碳化硅（SiC）襯底的高溫退火。

工藝難點與挑戰

能耗控制：高溫真空環境導致高能耗（占生產成本30%以上）。

均勻性問題：大尺寸爐體易出現溫度梯度，影響批次一致性。

材料揮發：如鋰電池負極中的硅、鋰元素高溫揮發需抑制。

設備壽命：石墨發熱體和隔熱層在高溫下易氧化或侵蝕。

總結

真空石墨化爐的核心工藝是通過精準控制溫度、真空度、氣氛和傳熱條件，驅動碳材料實現從無序到高度有序結構的轉變。其技術壁壘在于平衡效率、能耗與產品質量，尤其在新能源材料（如鋰電池負極）領域，工藝優化直接關系到材料性能和成本競爭力。
