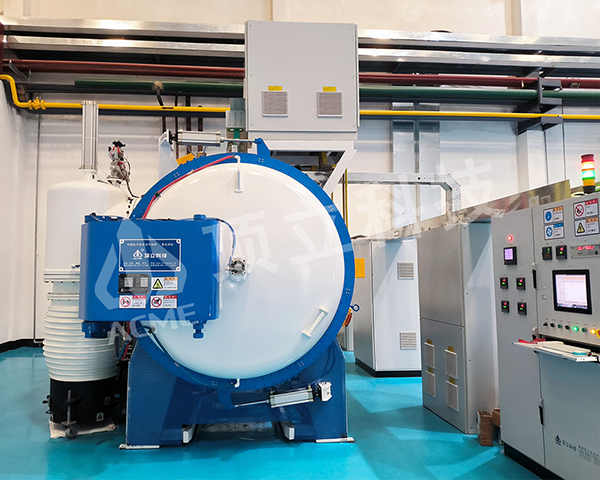

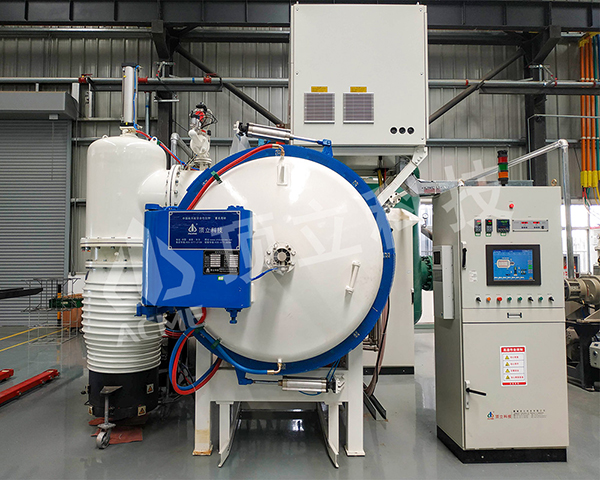

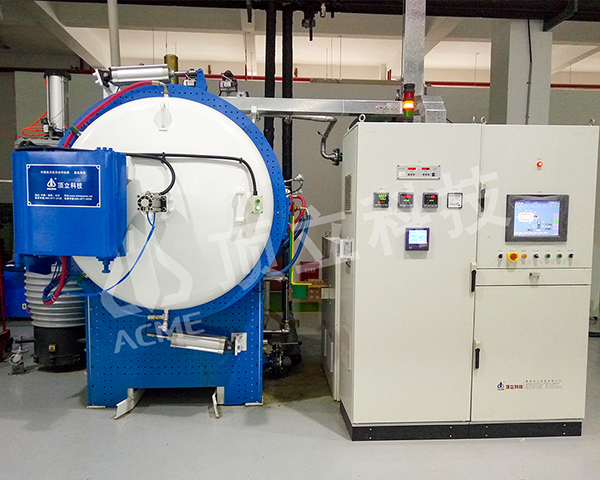

在高端制造業中，材料性能的提升往往取決于熱處理工藝的“最后一錘定音”。而真空高壓氣淬爐（Vacuum High-Pressure Gas Quenching Furnace）作為現代熱處理領域的核心設備，憑借其獨特的技術優勢，正在重塑精密零部件的性能邊界。本文將深入解析其技術內核與應用價值。

一、技術原理：真空與高壓氣體的協同效應

真空高壓氣淬爐的核心設計理念是“無氧化淬火+可控快速冷卻”。其工作流程分為三個階段：

1. 真空預處理

爐體抽至高真空（通常≤10-3Pa），徹底消除氧氣和水蒸氣，避免材料在高溫下氧化、脫碳。此階段尤其適合鈦合金、高溫合金等活性金屬的熱處理。

2. 高溫均熱

在真空或惰性氣體環境下加熱至目標溫度（最高可達1350℃），確保工件內部組織均勻化。先進的溫控系統可將溫度波動控制在±3℃以內。

3. 高壓氣體淬火

以2-20 bar的高壓氮氣或氦氣作為冷卻介質，通過高速噴嘴形成湍流，實現對工件的快速冷卻。與傳統油淬相比，氣淬的冷卻速率可達100℃/s以上，且可通過調節壓力、氣體流速精準控制冷卻梯度。

二、技術優勢：突破傳統淬火瓶頸

1. 無氧化表面與環保性

真空環境杜絕了淬火過程中的氧化皮生成，工件表面光潔度可維持Ra<0.4μm，省去后續酸洗或噴砂工序。同時，摒棄淬火油的使用，避免了油煙污染和廢液處理難題。

2. 淬火畸變最小化

高壓氣體的均勻冷卻特性大幅降低熱應力分布不均問題。以模具鋼為例，氣淬后的平面度偏差可比油淬減少50%-70%，顯著降低精密部件的后期加工成本。

3. 材料適應性廣

從航空航天用鈦合金（如Ti-6Al-4V）、鎳基高溫合金（如Inconel 718），到工具鋼（如H13）、不銹鋼等，均能通過調整氣壓和氣體類型（氦氣冷卻速率比氮氣高3-4倍）實現理想的馬氏體相變。

三、行業應用：高端制造的“隱形推手”

? 航空發動機葉片：通過氦氣超高壓（15-20bar）淬火，使單晶高溫合金的持久強度提升20%，同時避免晶界脆化。

? 精密注塑模具：H13鋼經真空氣淬后硬度均勻性達HRC58±1，模具壽命延長30%以上。

? 醫療器械部件：316L不銹鋼人工關節在無氧化淬火后，耐腐蝕性能提升至ASTM F138標準要求。
